Ako namontovať posuvné dvere do puzdra

Fázy od osadenia puzdra až po inštaláciu dverného krídla

Montáž posuvných dverí do puzdra predpokladá inštaláciu puzdra, čo je kovová konštrukcia, ktorá sa líši podľa typu steny (murivo alebo sadrokartón) a zvoleného modelu dverí (napríklad so zárubňami alebo bez zárubní).

Fáza osadenia puzdra sa zvyčajne vykonáva murárom, ak sú steny z muriva, alebo sadrokartonárom či skúseným domácim majstrom, ak sú steny zo sadrokartónu.

Ak už bolo puzdro nainštalované, je možné prejsť priamo k FÁZE 2 uvedenej nižšie, ktorá sa týka samotnej montáže posuvných dverí do puzdra.

Puzdro ECLISSE Unico – verzia pre sadrokartón

Puzdro ECLISSE Unico – verzia pre murivo

FÁZA 1 – Inštalácia puzdra

Osadenie puzdra ECLISSE Unico
verzia pre murivo

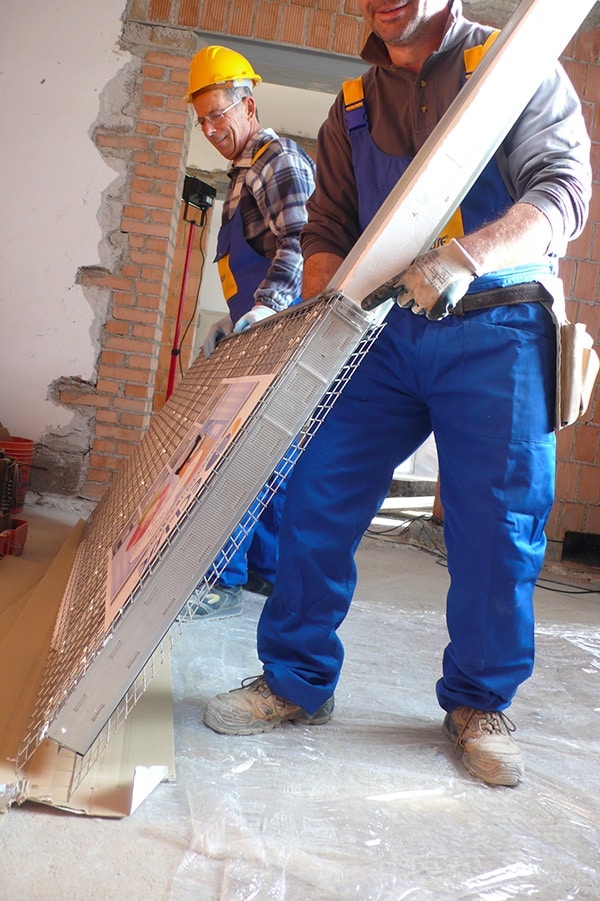

Vyberte produkt z obalu a uistite sa, že neodstraňujete kovový čelný panel.
Vložte koľajnicu do upevňovacieho bodu a zatlačte, kým nebudete počuť kliknutie. Neodstraňujte polystyrén.
Pripojte vertikálny stĺpik ku koľajnici ohnutím jazýčkov. Ohnite predpripravené kotviace prvky.
Vložte dištančný prvok.
Vložte zarovnávaciu lištu.

Montážne pokyny:

Osadenie môže prebiehať na surovú podlahu alebo na hotovú podlahu. V prvom prípade je pred montážou puzdra potrebné vysunúť krídelká spodného profilu a následne pri inštalácii zasunúť klince do otvorov v krídelkách a zaliať ich do betónu podľa schémy. Ak je podlaha hotová, pred montážou puzdra je potrebné vysunúť krídelká spodného profilu a pripevniť puzdro k podlahe pomocou hmoždiniek.

Je potrebné vložiť preklad, pričom medzi prekladom a horným priečnikom puzdra treba ponechať medzeru približne 1 až 2 cm.

Omietanie
Puzdro je kovová konštrukcia, ktorá je integrovaná do muriva z inertných materiálov a vytvára jednotnú stenu. Keďže táto konštrukcia je vystavená vibráciám, aby sa predišlo vzniku prasklín či deformácií, je potrebné presne dodržiavať stanovené kroky.

Príprava a použitie malty:

cementová malta pripravená na murivo/murivo (s granulometriou > 3 mm) EN 998-2 TRIEDA M5 (M3 podľa D.M. 20/11/87)
prídavok 15 % portlandského cementu s obsahom vápenca EN 197-1 CEM II/B – L 32,5 N
pridanie vody z vodovodu podľa pokynov výrobcu malty

Prvá fáza – základný postrek a podkladová vrstva
V prvej fáze je potrebné maltu nanášať zvrchu pomocou murárskej lyžice tak, aby pokryla celú plochu kovovej sieťky puzdra. Nechať schnúť minimálne 15 dní.

Druhá fáza – vyrovnanie muriva
V druhej fáze musí malta dosiahnuť finálnu hrúbku a byť dobre vyrovnaná pomocou latovania. V tomto prípade je doba schnutia obmedzená len na niekoľko dní.

Tretia fáza – dokončovacia omietka s jemnou maltou
Po úplnom vyschnutí povrchu je možné naniesť ďalšiu vrstvu omietky s vhodnou zmesou. Počas prác sa odporúča vyhnúť sa veľkým teplotným výkyvom. Práce by sa mali vykonávať pri teplotách v rozmedzí +5 °C až +30 °C a nemali by sa realizovať na zamrznutých podkladoch.

Po dokončení omietania puzdra je možné pristúpiť k odstráneniu zarovnávacej lišty. Na tento účel stačí kliešťami ohnúť vertikálne hrany lišty v blízkosti čelného panelu a následne ju ohnúť smerom nahor približne o 90°, čím sa uvoľní z jej osadenia.

Osadenie puzdra ECLISSE Unico
verzia pre sadrokartón
hrúbka 100 mm

Postupujte pri montáži puzdra odspodu, umiestnením prvej priečnej lišty na montážne stĺpiky (foto A). Spojte horný rám puzdra s montážnymi stĺpikmi a pripevnite ho pomocou skrutiek. Zasuňte priečne lišty puzdra do montážnych stĺpikov a dokončite ich upevnenie na oboch stranách (foto B). Potom vložte dočasné polystyrénové dištančné podložky medzi priečne lišty (foto C).

Umiestnite priečnik s integrovanou koľajnicou do horného rámu puzdra a zatlačte ho až do úplného „kliknutia“ pri upevnení (foto D). Pripevnite priečnik s koľajnicou zhora pomocou skrutiek z priloženého vrecka. Namontujte kovový dorazový stĺpik na koľajnicu zasunutím jazýčkov priečnika. Upevnite kovový dorazový stĺpik na koľajnicu ohnutím jazýčkov priečnika pomocou kladiva (foto E).

Ohnite konce dočasných dištančných podložiek a pripevnite ich k montážnym stĺpikom. Puzdro pripevnite k podlahe pomocou upevňovacích konzol alebo U-profilu deliacej priečky (foto F).

A

B

C

D

E

F

Aby bolo zabezpečené správne fungovanie dverí, osadené puzdro musí byť dokonale zvislé a vyrovnané.

Následne zoskrutkujte kovové prvky podpernej konštrukcie (deliacu priečku) s puzdrom.

Montážne pokyny:

Osadenie puzdra ECLISSE Unico
verzia pre sadrokartón
hrúbka 125 mm

Na zostavenie puzdra pre hotovú hrúbku steny 125 mm odskrutkujte už namontovaný čelný panel a postupujte podľa pokynov uvedených v druhej časti dokumentu nižšie.

Stiahnite si kompletné pokyny na osadenie puzdra ECLISSE Unico (verzia zasunutie) pre sadrokartónové steny s hrúbkou 100–125 mm.

FÁZA 2 – Montáž posuvných dverí

Po osadení puzdra (či už pre murivo alebo sadrokartón) je možné pristúpiť k samotnej montáži posuvných dverí do puzdra. Puzdro ECLISSE Unico môže byť určené pre drevené aj sklenené dvere.

Tento príklad sa vzťahuje na inštaláciu drevených posuvných dverí do puzdra. Hlavné fázy sú nasledovné:

aplikácia samostrediaceho spodného vodiaceho prvku;
upevnenie konzol na dverné krídlo;
nastavenie, zarezanie a osadenie dokončovacích prvkov (zárubne a krycie lišty);
montáž kľučky.

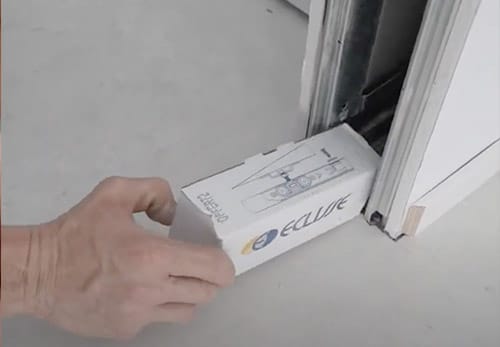

Krabica s montážnym príslušenstvom je umiestnená vo vnútri puzdra.

Vyberte všetky komponenty obsiahnuté v montážnej sade, a to:

2 vozíky so 4 kolieskami (nosnosť 100 kg)
príslušné upevňovacie konzoly
samostrediaci spodný vodiaci prvok s pilierikmi
predný doraz dverí
skrutky a skrutkové spoje

Umiestnite samostrediaci spodný vodiaci prvok v blízkosti vstupu do puzdra a následne upevnite dve skrutky na pilieriky, aby ste vodiaci prvok prichytili k dvom vertikálnym stĺpikom.

Pripevnite skrutky spolu s matkami na oboch posuvných vozíkoch na strane, kde sú malé výstupky, ako je uvedené na obrázku. Vložte oba posuvné vozíky do koľajnice puzdra.

Umiestnite upevňovacie konzoly na hornú stranu dverného krídla. Konzola musí byť umiestnená vo vzdialenosti 12 až 15 centimetrov od okraja dverného krídla. Následne upevnite štyri skrutky priamo do dverného krídla.

Rovnaký postup zopakujte na opačnej strane s druhou konzolou.

Po upevnení konzol pokračujte inštaláciou dverného krídla do puzdra tak, že skrutky vozíkov prejdú cez príslušný otvor v konzole. Následne upevnite predný doraz dverí, aby sa zabránilo nárazu dverí do dorazového profilu.

Inštalácia uzamykacieho kitu vo videu sa vzťahuje na otočný zámok s guľatým lesklým lakovaným povrchom.

Súčasťou rukoväte pre drevené posuvné dvere ECLISSE sú:

otočný zámok s priemerom 60 mm
uzamykací blok s výsuvnou pákou na zatváranie

Výsuvná páka na zatváranie nahradila predchádzajúci posuvný krúžok. Čap je univerzálny a vhodný pre dverné krídla s hrúbkou od 40 do 45 mm.

Na dokončenie inštalácie dokončovacích prvkov, ako sú zárubne a krycie lišty, sa riaďte montážnym videom. Odporúča sa vždy využiť pomoc odborníka.

Zárubne a krycie lišty je možné upevniť nasucho pomocou skrutiek a klincov, ale aj silikónom alebo montážnou penou. Poskytujeme montérom voľnosť pri výbere preferovaného spôsobu upevnenia.

Jediné odporúčanie je nepreháňať to s použitím silikónu a/alebo lepidiel, aby bola umožnená prípadná demontáž pri údržbe posuvných vozíkov alebo pri inštalácii doplnkov.
